 主要技界面尺寸 INTERFACE MATING DIMENSIONS

术特性  TECHNICAL CHARACTERISTICS

温度范围  Temp.range                -40～+60°C

振    动  Vibrat ion                 100m/s2 (10～500Hz)

特性阻抗  Impedance                 75Ω

频率范围  Frequency Range           DC～1GHz

工作电压  Working Voltage           170V max (有效值)

耐    压  Withstand Voltage         500V rms (海平面有效值)

接触电阻  Contact resistance

内导体之间 Center Contact           ≤ 10 mΩ

外导体之间 Outer Contact            ≤ 5 mΩ

绝缘电阻  Insulation resistance     ≥ 1000 MΩ

电压驻波比 VSWR  直式  Straight     ≤ 1.20

                弯式  Right angle  ≤ 1.30

耐用性    Durability(mating)        ≥500次（cycles）





材料与涂覆 MATERIAL & PLATING

壳体      shell           黄铜  brass                  镀亮镍   nickel plated

插针      contact pin     黄铜  brass                  镀金或银 gold or silver plated

弹性接触件elastic contact 锡青铜beryllium or tin brass 镀金或银 gold or silver plated

绝缘体    insulator      PTFE or PE

压接套    crimp ferrule   铜合金      copper alloy     镀亮镍   nickel or gold plated

o型密封件o-ring sealing   硅橡胶 6146 silastic



适用技术标准 APPLICABLE STANDARD

IEC 60169-24

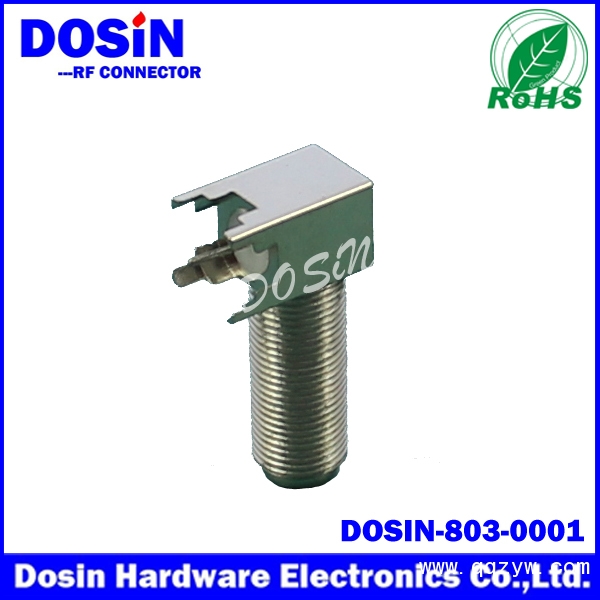

各类F型射频同轴连接器90°四角焊板母头RG6全铜接线式F公头连接器
