SDI是Serial Digital Interface的简称，是一种用于视频传输的串行数字接口。

是基于SMPTE(电影与电视工程师协会)串行链路标准，通过75欧姆同轴电缆传输未压缩的数字视频的一种视频实时传输系统。

SDI接口简单可分为：SD-SDI(270Mbps，SMPTE259M)、HD-SDI(1.485Gbps，SMPTE292M)、3G-SDI(2.97Gbps，SMPTE424M)。

HD-SDI特性

HD-SDI系统将视频分量信号(BT656、BT1120格式)处理后的串行数字信号经同轴电缆进行传输，通常使用BNC接口，传输线材SYV75-5线材。　
HD-SDI优势　　

易用性：使用同轴电缆传输，与传统模拟视频监控系统相同，安装后不需进行配置，施工人员与系统操作人员无需另外进行培训，可以从传统模拟视频监控系统平滑过渡。　　

无损性：HD-SDI使用原始视频数据进行传输，不经过压缩，保证画质无损，真实呈现视频内容。　　

实时性：由于不对视频信号进行压缩处理，可实现实时传输视频信号，不会造成图像延时。　　
高分辨率：HD-SDI系统传输的视频分辨率可达到1920×1080，能减少摄像机布设密度，提高监控设备的利用率。可以提供更多的图像细节，提高监控效果。

随着HD信号的引入，BNC 连接器的阻抗变得越来越重要。任何偏离的阻抗都对“回波损耗”/“电压驻波比”产生负面的影响，而这些对于测量传输线上反射的信号十分重要。尤其是在高频 时—当传输HD信号（通常传输为2.25GHz）发生这种状况，阻抗失配会引起大量的回波损耗。视频设备在历史上一直将BNC与75同轴电缆搭配使用。视频画面过去以标清速率(270Mbps)传输，后来升至高清速率(1.485Gbps)，现已转换到3Gbps。BNC连接器须在信号损耗最小的情况下支持3Gbps的信号传输，同时还要保持75的特征阻抗，并将反射降至最低。

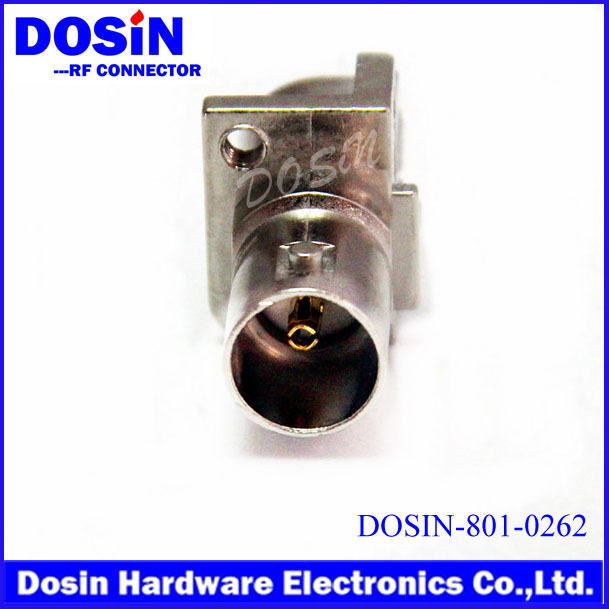

 德索 BNC 连接器是小巧、轻质的微型连接器，是多种射频应用中使用最广泛的连接器系列。BNC 的双螺柱卡口式耦合系统是一款易于使用、可快速连接断开的设备，因此 BNC 非常有名。BNC 连接器可用于电信、视频、音频及测试设备等应用。视频应用，例如安全系统使用 75Ohm 版来匹配标准系统阻抗。德索 针对当前的 HDTV 设备系统开发出了经过优化的3 GHz BNC 设计。
